ПКУС ТРИУМФ УСТРОЙСТВО ПЕРЕДАЧИ АВАРИЙНЫХ СИГНАЛОВ И КОМАНД
arch1arch2
Новое устройство передачи аварийных сигналов и команд (УПАСК) модели ПКУС ТРИУМФ оптимизировано для применения в типовых электротехнических шкафах УПАСК (ШЭТ УПАСК). ПКУС ТРИУМФ предназначен для работы по выделенным оптическим волокнам (ШЭТ ОВ) и по цифровым сетям связи (ШЭТ ЦС). ПКУС ТРИУМФ соответствует требованиям СТО 56947007-33.040.20.288-2019 «Типовые шкафы УПАСК» для применения в составе ШЭТ УПАСК.
ПКУС ТРИУМФ обеспечивает передачу и прием до 32 команд РЗА:
Подробнее
ПКУС ТРИУМФ имеет два варианта исполнения:
Функциональность коммуникационного интерфейса МЭК 61850 в ПКУС ТРИУМФ соответствует требованиям МЭК 61850-8-1 редакции 2 и корпоративного профиля МЭК 61850 ПАО «ФСК ЕЭС»
UPASK image

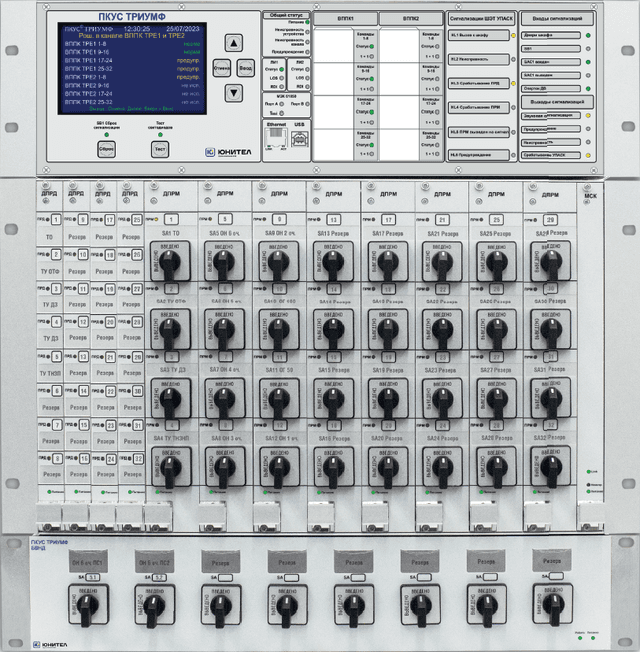

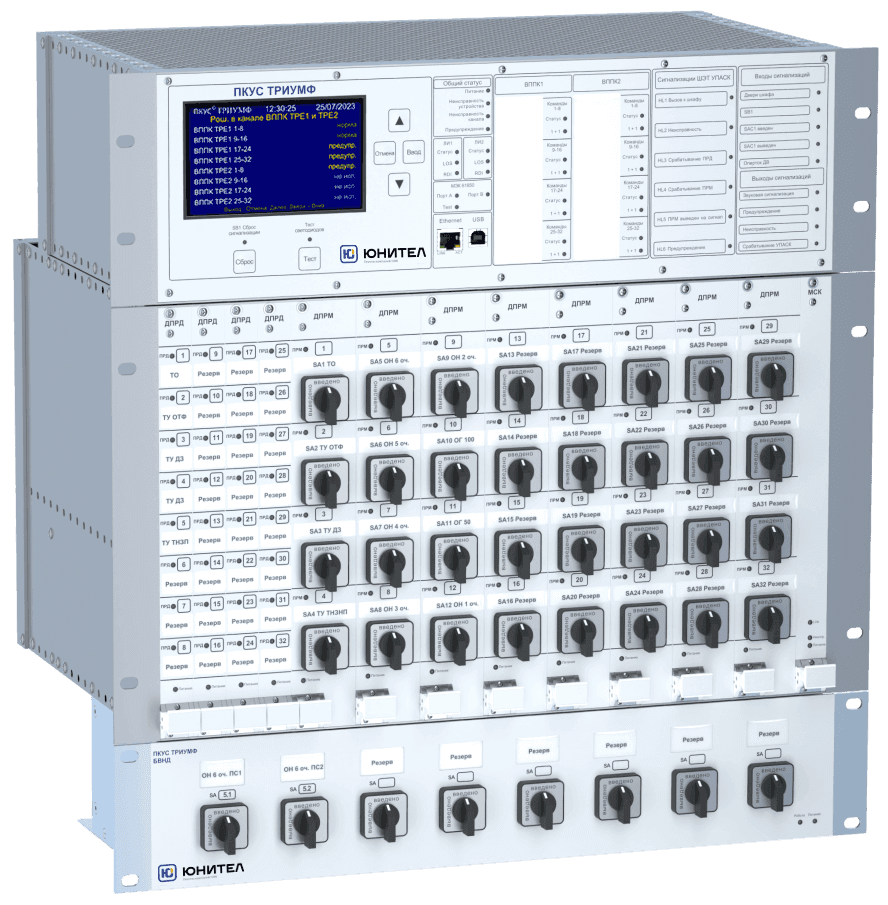

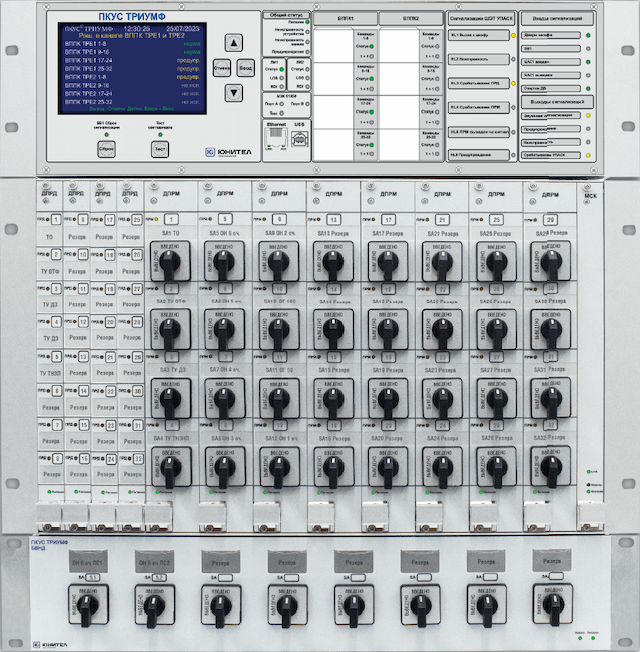

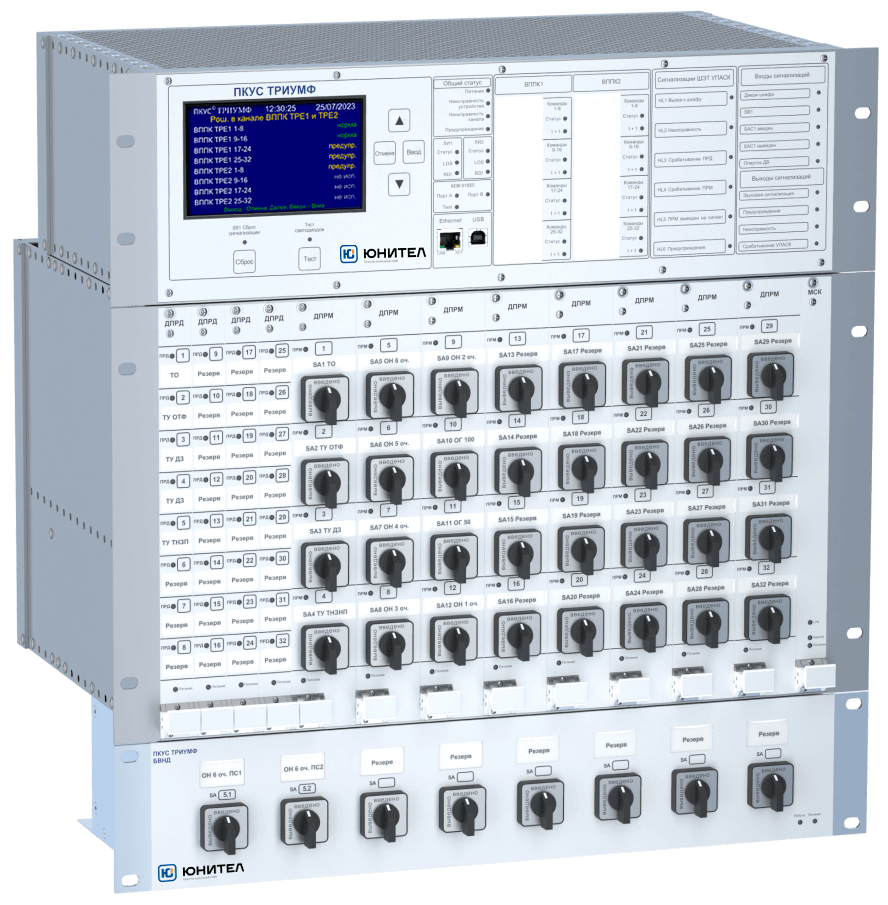

ПКУС ТРИУМФ АРХИТЕКТУРА I
ПКУС ТРИУМФ для применения на высокоавтоматизированных подстанциях (ВАПС) архитектуры I, осуществляющий прием/передачу по каналам связи между ПС команд РЗА, поступивших на дискретные входы/выходы, и выдачу на четыре параллельных гальванически изолированных друг от друга дискретных выхода каждой принятой по каналу связи команды РЗА с их местным вводом и выводом механическими ключами
pkus image

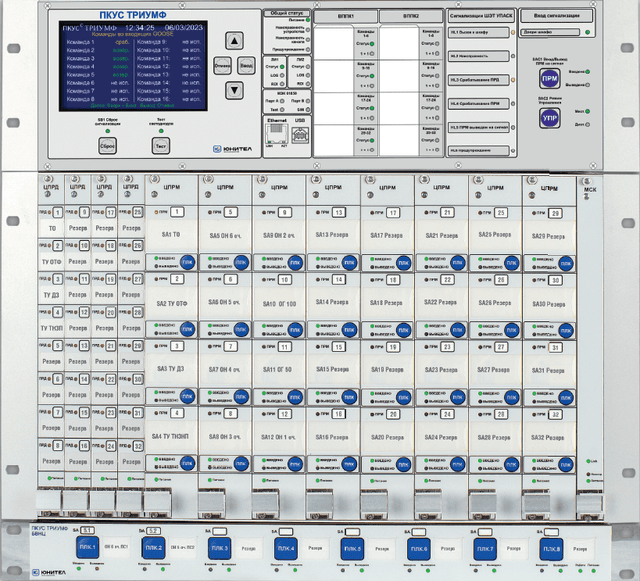

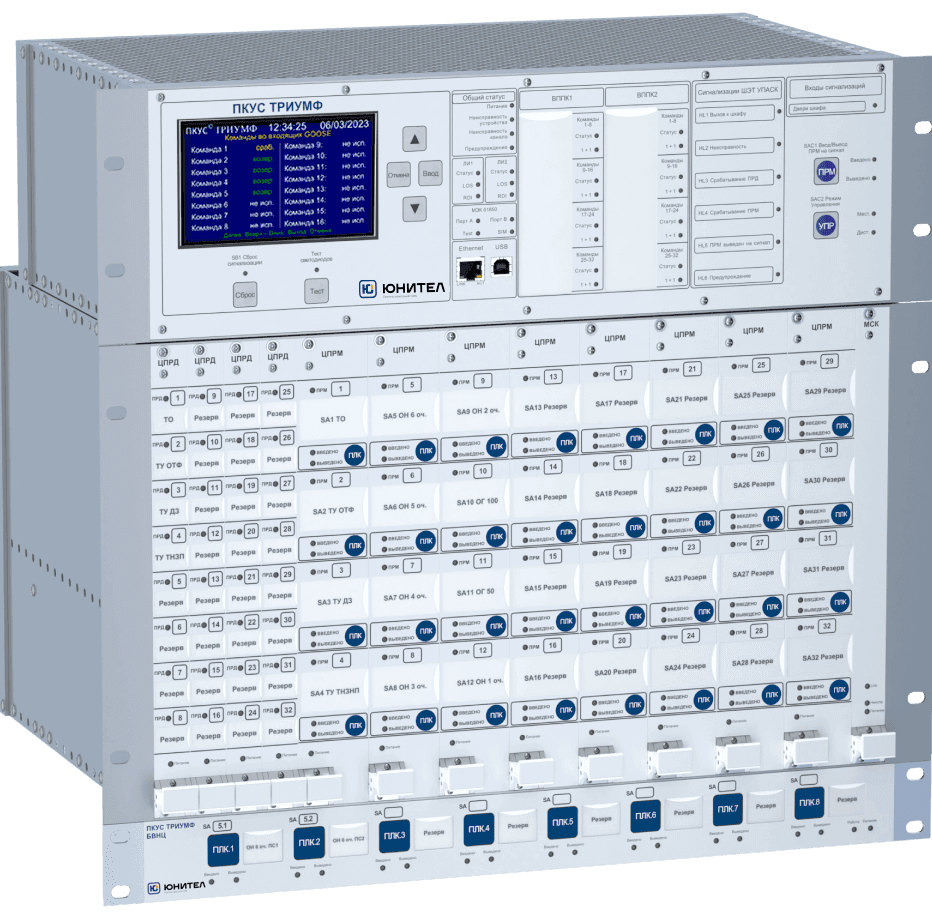

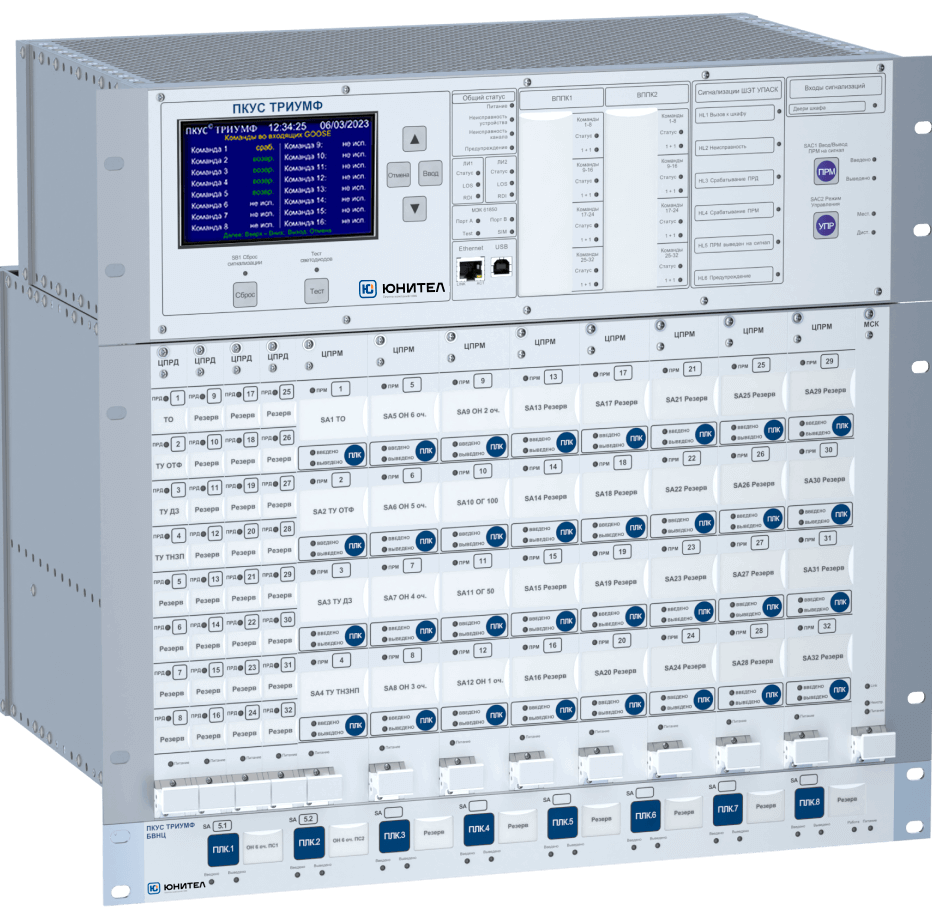

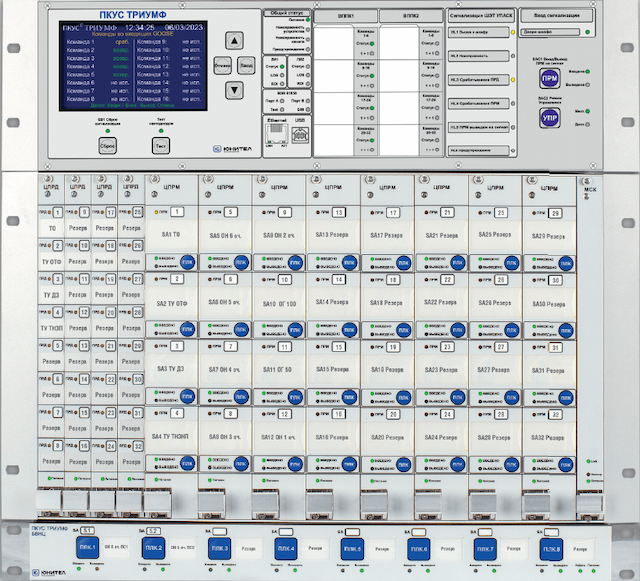

ПКУС ТРИУМФ АРХИТЕКТУРА II
ПКУС ТРИУМФ для применения на высокоавтоматизированных подстанциях (ВАПС) архитектуры II и выше, осуществляющий прием/передачу по каналам связи между ПС команд РЗА, поступивших в виде GOOSE сообщений на коммуникационный интерфейс 61850, и выдачу GOOSE сообщений, публикуемых коммуникационным интерфейсом МЭК 61850, принятых по каналу связи команд РЗА с их местным и дистанционным вводом и выводом программными логическими ключами
СДЕЛАННЫЕ РАНЕЕ ИНВЕСТИЦИИ СОХРАНЯЮТСЯ
ball
Оба варианта исполнения ПКУС ТРИУМФ на канальном уровне совместимы не только между собой, но и с ПКУС СР24. Таким образом, инвестиции энергопредприятий, сделанные ранее в ПКУС СР24, полностью сохраняются при замене УПАСК только на одной стороне канала связи.
При этом оборудование ПКУС СР24/ ПКУ СР24 имеет заключение МИНПРОМТОРГ РОССИИ о подтверждении производства промышленной продукции на территории Российской Федерациипосмотреть
Программно-аппаратный комплекс в составе прикладного программного обеспечения устройства моделей ПКУ СР24 и ПКУС СР24 включено в РЕЕСТР РОССИЙСКОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯпосмотреть
ПКУС ТРИУМФ обеспечивает:
01
самодиагностику работы устройства и формирование диагностических сигналов
02
постоянный и непрерывный контроль канала связи между ПС и формирование сигналов об его неисправностях и предупреждениях
03
контроль наличия оперативного тока для управления дискретными входами передатчика в ПКУС «Триумф» для ВАПС архитектуры I
04
контроль обмена GOOSE сообщениями в ПКУС «Триумф» для ВАПС архитектуры II и выше
05
подключение датчика открытия дверей в ШЭТ УПАСК
06
регистрацию с метками времени в журналах событий срабатываний на передачу и прием команд РЗА, неисправностей, предупреждений, манипуляций с устройством и управления ключами ШЭТ УПАСК
07
формирование осциллограмм в формате COMTRADE при срабатывании ПКУС ТРИУМФ на прием или передачу
08
индикацию на светодиодах переданных и принятых команд РЗА, неисправностей и предупреждений с местным и дистанционным сбросом ее срабатывания
09
управление лампами сигнализации ШЭТ УПАСК с местным и дистанционным сбросом их срабатывания
10
управление контактами сигнализаций ШЭТ УПАСК на ПС архитектуры I, где отсутствует АСУ ТП, с местным и дистанционным сбросом их срабатывания
11
интеграцию в АСУ ТП по 104-му протоколу на ПС архитектуры I, где отсутствует автоматизация согласно МЭК 61850
12
два порта Ethernet в коммуникационном интерфейсе МЭК 61850 с поддержкой PRP
13
обмен через коммуникационный интерфейс МЭК 61850 с АСУ ТП по MMS
14
выдачу осциллограмм в формате COMTRADE через коммуникационный интерфейс МЭК 61850 с помощью сервиса File Transfer
15
синхронизацию времени в устройстве через коммуникационный интерфейс МЭК 61850 по SNTP и PTP
16
поддержку двух коммуникационных интерфейсов МЭК 61850 для ВАПС, где обмен GOOSE сообщениями производится по одной локальной вычислительной сети, а обмен с АСУ ТП с помощью MMS по другой
ВЫСОКАЯ НАДЕЖНОСТЬ
/
СКОРОСТЬ
/
БЕЗОПАСНОСТЬ
/
ВЫСОКАЯ НАДЕЖНОСТЬ
/
СКОРОСТЬ
/
БЕЗОПАСНОСТЬ
/
ВЫСОКАЯ НАДЕЖНОСТЬ
/
СКОРОСТЬ
/
БЕЗОПАСНОСТЬ
/
ВЫСОКАЯ НАДЕЖНОСТЬ
/
СКОРОСТЬ
/
БЕЗОПАСНОСТЬ
/
Преимущества
Применение ПКУС ТРИУМФ дает возможность организации схем приема/передачи команд РЗА с различными топологиями, исходя из требований, предъявляемых проектом, обеспечивая при этом:
01
2d image
минимальное число УПАСК
необходимое для реализации требуемого технического решения
02
2d image
минимальное время
передачи команд РЗА
03
2d image
высокая надежность
(ПКУС «Триумф» сохраняет передачу команд РЗА при вероятности битовых ошибок 10-3 в канале между ПС)
04
2d image
минимальные требования
к скорости передачи данных в каналах по ЦСС (для передачи восьми команд требуется 64 кбит/c, а для передачи 32 команд – 256 кбит/с)
05
2d image
низкая вероятность
приема ложной команды (менее чем 10-20)
06
2d image
бесшовное резервирование
каналов передачи сигналов при его необходимости
